KJ379X(A)型煤矿安全监控系统

创建时间: 2024-03-29

一、概述:

该系统有监控主机、备用机、信号避雷器、电源避雷器、UPS电源、计算机软件(包括操作系统、中心站软件、应用程序及其存贮介质)以及打印机、远程终端等;井下设备主要由矿用本安型分站、矿用隔爆兼本安型电源箱、传感器、执行器(含断电器)、接线盒及通信线缆等组成。分站主动巡检传感器等设备状态,并对数据进行分析、处理、执行本地断电,并将数据、异地控制指令发送至主机及相关被控设备,主机对数据分析、处理、存储、展示、查询、打印,通过数据融合服务器进行多系统数据融合、大数据综合分析利用、多系统联动。


 二、系统性能指标

1、满足《煤矿安全监控系统升级改造技术方案》性能要求;

2、满足AQ6201-2019《煤矿安全监控系统通用技术要求》性能要求;

3、系统容量:255台分站;

4、系统测点容量:2048点;

5、系统巡检周期指标:不大于20s;

6、本地断电时间:不大于2s;

7、异地断电时间:不大于40s;

8、抗电磁干扰能力:

      地面设备通过3级静电抗扰度试验,评价等级为A;

      通过2级电磁辐射抗扰度试验,评价等级为A;

      通过2级脉冲群抗扰度试验,评价等级为A;

      通过2级浪涌(冲击)抗扰度试验,评价等级为A 。


三、系统功能特点:

1、分布式控制:系统采用分布式智能控制策略,实现主机故障情况下的本地、异地断电,保证井下安全;

2、更快的响应速度:系统采用监测数据主动上传通信机制,提高传输效率和系统响应速度,减少异地断电时间;

3、设备智能识别:系统可智能识别设备的型号、类型,量程等信息,简化现场设备的安装及地面软件的部署;

4、设备数据融合:环境监测、人员定位、语音广播、瓦斯抽放等系统传感器、执行器、接收器设备共缆通信,实现井下设备数据及信息融合,节省系统建设成本,减轻系统维护;

5、地面信息融合:电力监测、无线通讯、应急广播、矿井提升等系统的地面信息融合,并将各业务系统数据进行“一矿一图”式信息显示,方便煤矿用户更直观、便捷的了解井下情况,并实现井下联动报警、应急救援与指挥等;

6、分级报警:除地面主机实现分级报警功能外,传感器也具有分级报警功能,且报警门限可远程设置;

7、更高的抗电磁干扰能力:通过2级脉冲群抗扰度试验(评级等级A),2级浪涌(冲击)抗扰度试验(评级等级A),高于监控系统升级改造要求,提高系统可靠性;

8、自诊断、自评估:自动检测并提示系统运行中出现的分站、电源、传感器、软件等异常信息及处理方法,通知系统维护人员及时处理,保证系统正常运行;

9、更高的防护及安全等级:传感器的防护等级由IP54提高到IP65,防爆型式由Exib/dib提升到Exia/dia;

10、传感器长距离供电:本安供电距离不低于6Km(单台传感器24v供电,采用0.52mm直径电缆,高低浓度和粉尘传感器除外)。

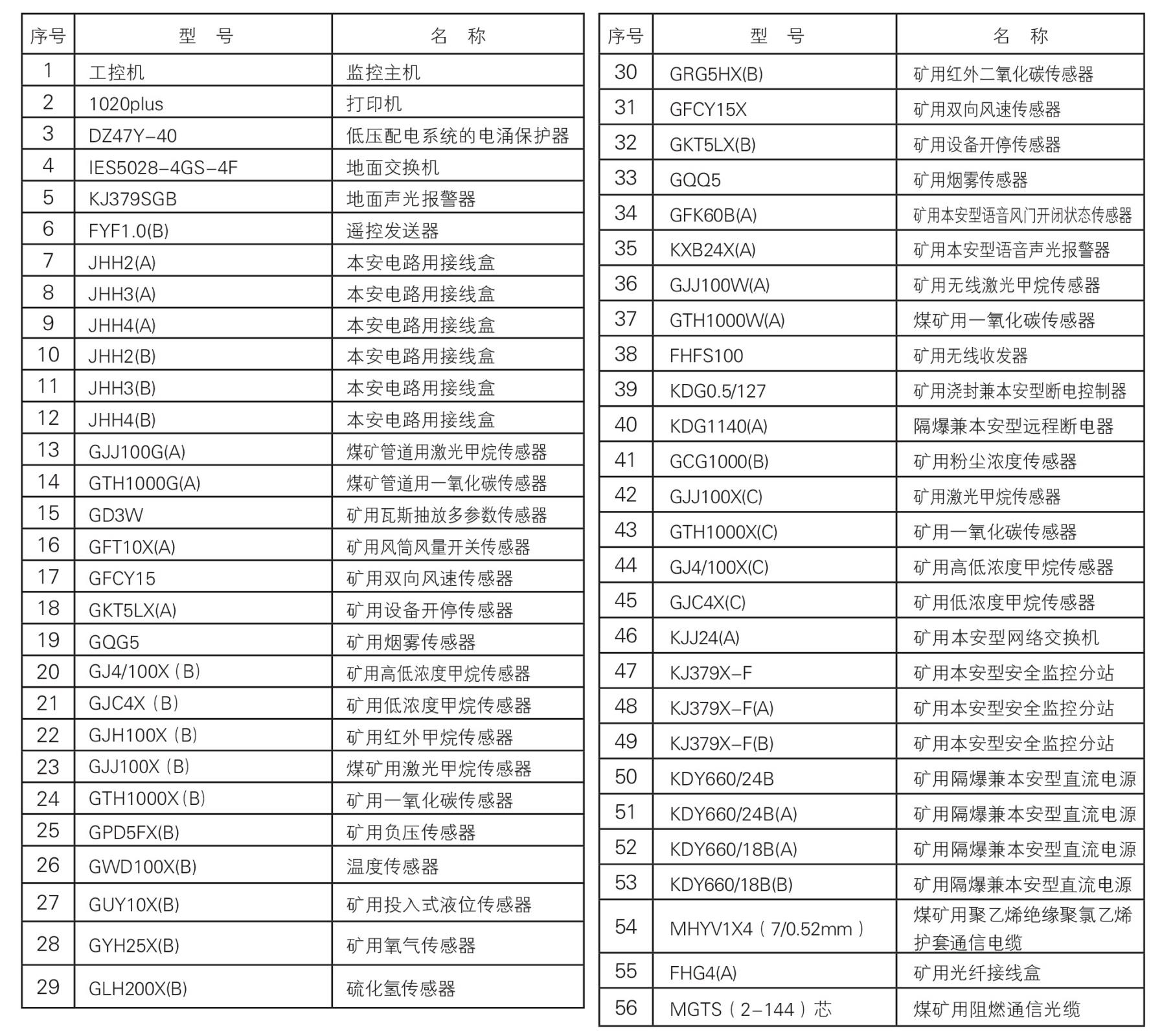

四、系统组成:
